轻型起重机

发布时间:2018-11-01 16:20 发布人:admin 点击率:

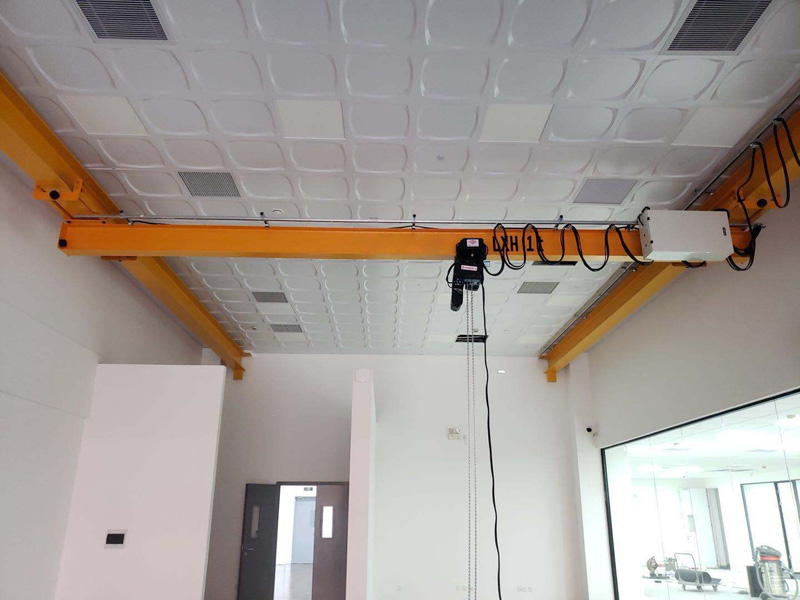

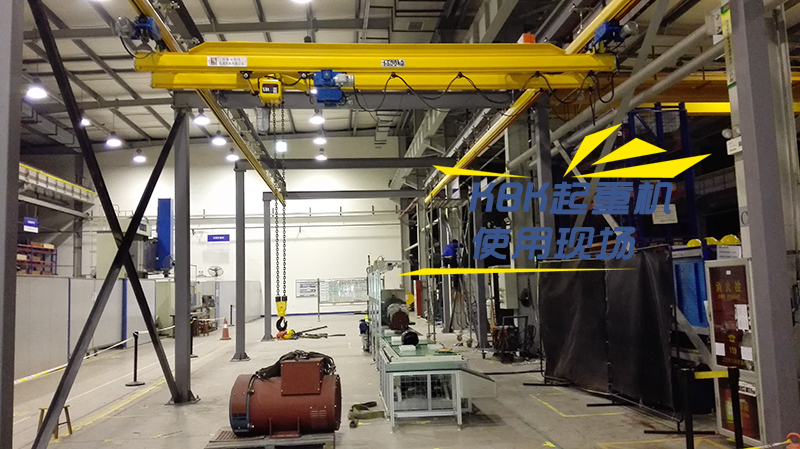

轻型起重机产品简介

    轻型起重机采用独特的设计理念,具有尺寸小,重量轻,轮压小的特点。与传统起重机相比,吊钩至墙面的极限距离最小,净空高度最低,科力起重机更能贴近前面作业,起升高度更高,实际增加了现有厂房的有效工作空间。由于轻型起重机具有重量轻,轮压小的特点,新厂房可以设计的更小,功能更齐全。
轻型起重机工作原理

   可分为两大类:一类为集中驱动,即用一台电动机带动长传动轴驱动两边的主动车轮;另一类为分别驱动、即两边的主动车轮各用一台电动机驱动。中、小型桥式起重机较多采用制动器、减速器和电动机组合成一体的“三合一”驱动方式,大起重量的普通桥式起重机为便于安装和调整,驱动装置常采用万向联轴器。

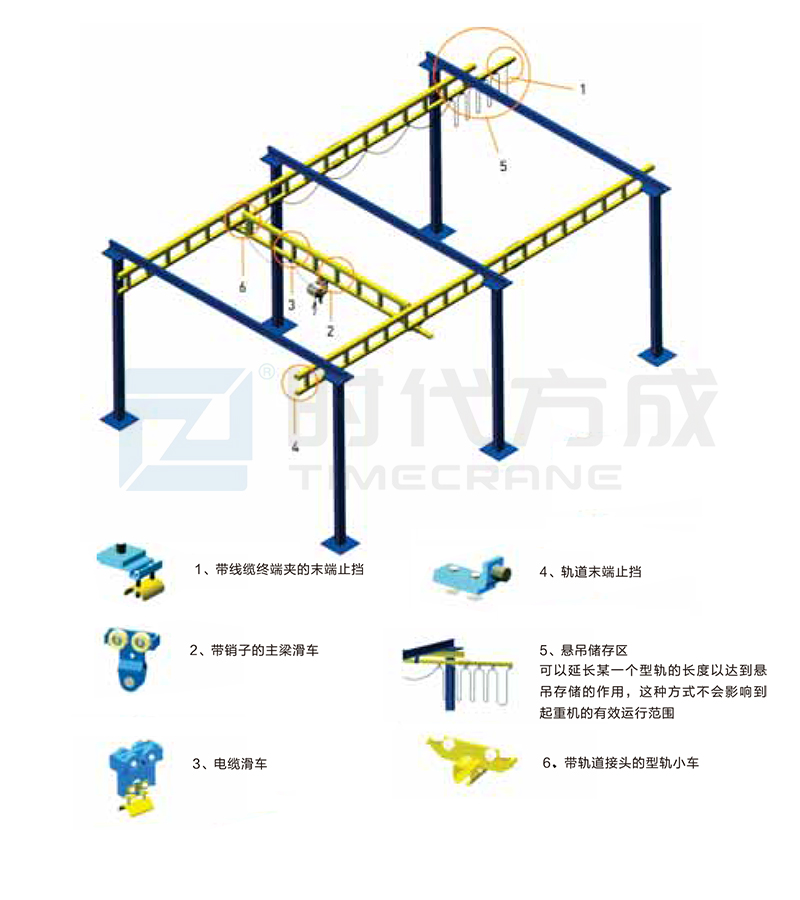

轻型起重机结构类型

   起重机(crane)运行机构一般只用四个主动和从动车轮,如果起重量很大,常用增加车轮的办法来降低轮压。当车轮超过四个时,必须采用铰接均衡车架装置,使起重机的载荷均匀地分布在各车轮上。

   桥架的金属结构由主梁和端梁组成,分为单主梁桥架和双梁桥架两类。单主梁桥架由单根主梁和位于跨度两边的端梁组成,双梁桥架由两根主梁和端梁组成。
主梁与端梁刚性连接,端梁两端装有车轮,用以支承桥架在高架上运行。主梁上焊有轨道,供起重小车运行。桥架主梁的结构类型较多比较典型的有箱形结构、四桁架结构和空腹桁架结构。

   箱形结构又可分为正轨箱形双梁、偏轨箱形双梁、偏轨箱形单主梁等几种。正轨箱形双梁是广泛采用的一种基本形式,主梁由上、下翼缘板和两侧的垂直腹板组成,小车钢轨布置在上翼缘板的中心线上,它的结构简单,制造方便,适于成批生产,但自重较大。

   偏轨箱形双梁和偏轨箱形单主梁的截面都是由上、下翼缘板和不等厚的主副腹板组成,小车钢轨布置在主腹板上方,箱体内的短加劲板可以省去,其中偏轨箱形单主梁是由一根宽翼缘箱形主梁代替两根主梁,自重较小,但制造较复杂。四桁架式结构由四片平面桁架组合成封闭型空间结构,在上水平桁架表面一般铺有走台板,自重轻,刚度大,但与其他结构相比,外形尺寸大,制造较复杂,疲劳强度较低,已较少生产。

   空腹桁架结构类似偏轨箱形主梁,由四片钢板组成一封闭结构,除主腹板为实腹工字形梁外,其余三片钢板上按照设计要求切割成许多窗口,形成一个无斜杆的空腹桁架,在上、下水平桁架表面铺有走台板,起重机运行机构及电气设备装在桥架内部,自重较轻,整体刚度大,这在中国是较为广泛采用的一种型式。
普通桥式起重机主要采用电力驱动,一般是在司机室内操纵,也有远距离控制的。起重量可达五百吨,跨度可达60米。
简易梁桥式起重机又称梁式起重机,其结构组成与普通桥式起重机类似,起重量、跨度和工作速度均较小。桥架主梁是由工字钢或其他型钢和板钢组成的简单截面梁,用手拉葫芦或电动葫芦配上简易小车作为起重小车,小车一般在工字梁的下翼缘上运行。桥架可以沿高架上的轨道运行,也可沿悬吊在高架下面的轨道运行,这种起重机称为悬挂梁式起重机。

   冶金专用桥式起重机在钢铁生产过程中可参与特定的工艺操作,其基本结构与普通桥式起重机相似,但在起重小车上还装有特殊的工作机构或装置。这种起重机的工作特点是使用频繁、条件恶劣,工作级别较高。主要有五种类型。
