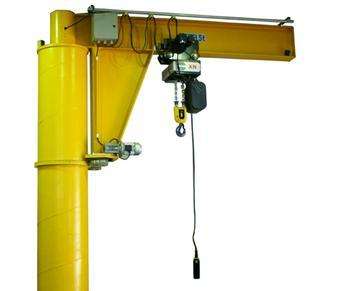

墙壁式旋臂起重机(又称：壁柱式悬臂起重机，壁柱式悬臂吊，壁柱式旋臂吊，墙壁吊，墙壁式悬臂起重机)具有结构新颖、合理、简单、操作使用方便、回转灵活、自重轻、载荷移动灵活等优点，是节能的物料吊运装备。可广泛利用于厂矿、车间的生产线、装配线和机床的上下活及仓库、码头等场合的重物吊运。
墙壁式旋臂起重机(墙壁吊)由支架、旋臂装置及环链电动葫芦等组成。悬臂固定在墙壁或水泥柱上，可根据用户需求进行回转。回转部分分为手动回转和电动回转。环链电动葫芦安装在悬臂轨道上，用于起吊重物。
结构及操作

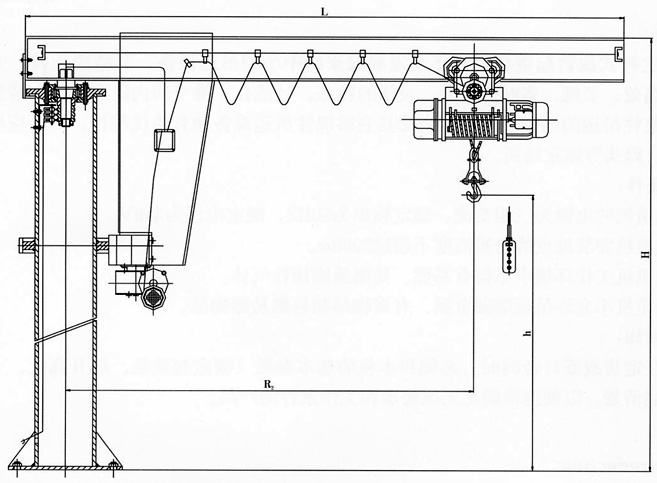

本机主要由1、悬臂;2、回转装置;3、环链电动葫芦组成。
环链电动葫芦有起重和在横梁上往复运行的功能。
悬臂梁可由回转装置上的的减速机带动滚轮进行回转运动。
电器部分见附图：电气原理几电气接线图。电器控制箱安装在环链葫芦上。
本机操作通过手电门按钮实现。手电门有八个按钮，分别控制快升、快降、慢升、慢降、左右回转及葫芦小车的水平前后行走。
注意事项：
1、 操作时不得同时按下快慢按钮和同一电机的反正转按钮。
2、 工作时，起重臂下禁止站人。
3、 禁止拖拉重物。
4、 禁止超负荷起吊。
维修保养
出于和高空作业考虑，请用户根据实际情况指定设备的维护保养计划，按如下提示至少每半年或一年进行检查一下。
1、螺栓连接线，地脚螺栓的螺栓连接，带止挡器端盖的螺栓连接。旋臂安装的螺栓连接，驱动装置安装的螺栓连接。
2、配合和磨损件葫芦、小车/承载梁上采取销连接的紧配合和磨损。小车车轮、滚轮和悬臂支承运动的减缓和磨损。一般使用6个月后加锂基或钙基润滑脂一次。电气设备的检查，包括电缆滑块的磨损，扁电缆的损坏等。
3、止挡器的磨损。
4、电动葫芦的检查维护，对电动葫芦检查维护应由指定人员执行，按相应使用的规定检查电动葫芦、链条和行走驱动装置等。
5、当检查中发现损坏超过有关规定值的零部件应进行更换。
