悬臂门式起重机

品质保障厂家直销全天在线服务无忧

悬臂门式起重机

悬臂门式起重机是桥式起重机的一种变形,又叫龙门吊。主要用于室外的货场、料场货、散货的装卸作业。门式起重机具有场地利用率高、作业范围大、适应面广、通用性强等特点,在港口货场得到广泛使用。

  • 型号:
  • 起重量:

优势标签:

免费获取报价

全国销售热线 13937325860

悬臂门式起重机介绍:

  悬臂门式起重机是桥式起重机的一种变形,又叫龙门吊。主要用于室外的货场、料场货、散货的装卸作业。门式起重机具有场地利用率高、作业范围大、适应面广、通用性强等特点,在港口货场得到广泛使用。它的金属结构像门形框架,承载主梁下安装两条支脚,可以直接在地面的轨道上行走,主梁两端可以具有外伸悬臂梁。
悬臂门式起重机应用范围

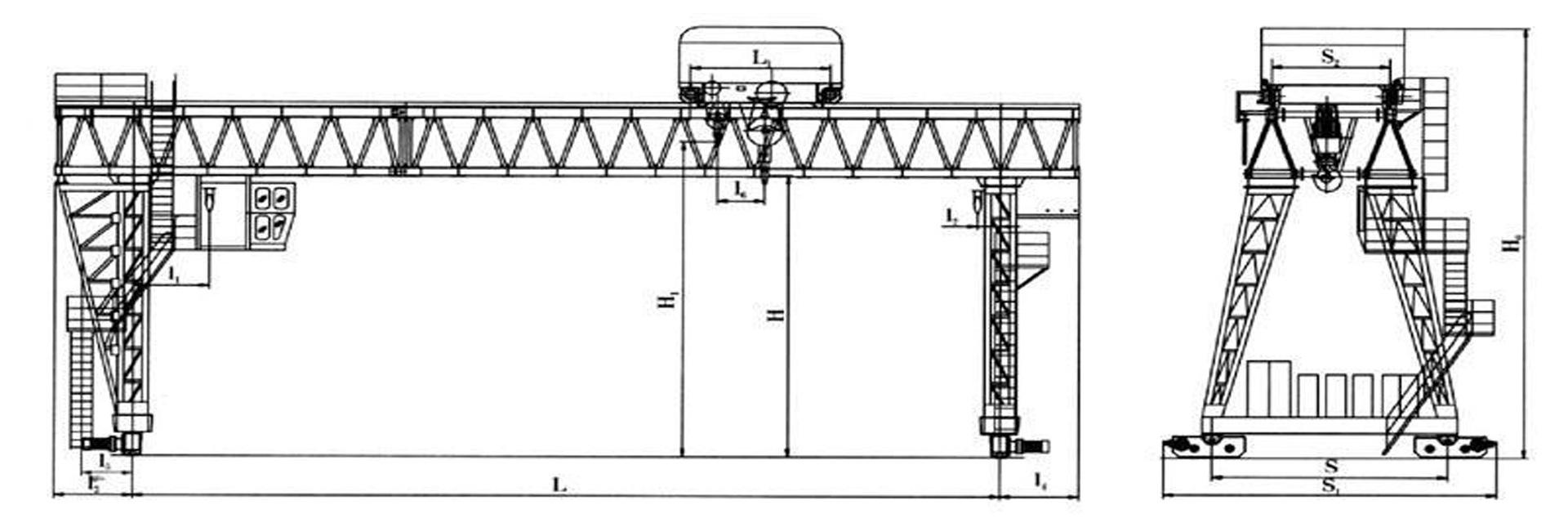

悬臂门式起重机结构:

  悬臂门式起重机是桥架通过两侧支腿支撑在地面轨道上的桥架型起重机。在结构上由门架、大车运行机构、起重小车和电气部分等组成。有的门式起重机只在一侧有支腿,另一侧支撑在厂房或栈桥上运行,称作半门式起重机。门式起重机的门架上部桥架(含主梁和端梁)、支腿、下横梁等部分构成。为了扩大起重机作业范围,主梁可以向一侧或两侧伸出支腿以外,形成悬臂。也可采用带臂架的起重小车,通过臂架的俯仰和旋转扩大起重机作业范围。
悬臂门式起重机原理

悬臂门式起重机选择:

  1、悬臂门式起重机的选用
  一般情况下,起重量在50t以下,跨度在35m以内,无特殊使用要求,宜选用单主梁式。如果要求门腿宽度大,工作速度较高,或经常吊运重件、长大件,则宜选双梁门式起重机。
  2、跨度和悬臂长度
  门式轻型起重机的跨度是影响起重机自身质量的重要因素。选择中,在满足设备使用条件和符合跨度系列标准的前提下,应尽量减少跨度。
悬臂门式起重机实拍
  3、轮距的确定原则
  (a)能满足门架沿起重机轨道方向的稳定性要求;
  (b)货物的外形尺寸要能顺利通过支腿平面钢架;
  (c)注意使轮距B与跨度S成比例关系,一般取轮距B=(1/4—1/6)S。
  4、门式起重机间距尺寸确定
  在工作中,门式起重机外部尺寸与堆场的货物及运输车辆通道之间应留有的空间尺寸,以利于装卸作业。一般运输车辆在跨度内装卸时,应保持与门腿有0.7m以上的间距。吊具在不工作时应与运输车辆有0.5m以上的间距,货物过门腿时,应有0.5m以上的间距。
